簡略介紹屏蔽層接地一般選用的方法

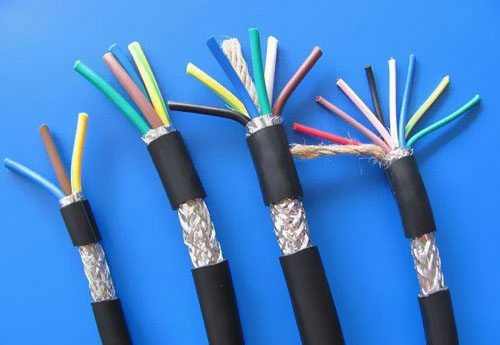

屏蔽層接地一般選用兩種方法來處理：屏蔽層單端接地和屏蔽層雙端接地
① 屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或經過維護接地。
單端接地便是使用按捺電勢電位差到達消除電磁攪擾的意圖。這種接地方法合適長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。
② 雙端接地是將屏蔽電纜的金屬屏蔽層的兩頭均銜接接地。
在屏蔽層雙端接地情況下，金屬屏蔽層不會發生感應電壓，但金屬屏蔽層受攪擾磁通影響將發生屏蔽環流經過，假如地址A和地址B的電勢不相等，將構成很大的電勢環流，環流會對信號發生抵消衰減作用。
屏蔽電纜屏蔽層為何不能重復接地？
體系接地有浮地、直接接地和電容接地三種方法。
對PLC操控體系而言，它屬高速低電平操控設備，應選用直接接地方法。因?yàn)樾盘?hào)電纜分布電容和輸入設備濾波等的影響，設備之間的信號交流頻率一般都低于1MHz，所以PLC操控體系接地線選用一點接地和串聯一點接地方法。
會集安置的PLC體系適于并聯一點接地方法，各設備的柜體中心接地址以獨自的接地線引向接地極。假如設備距離較大，應選用串聯一點接地方法，用一根大截面銅母線(或絕緣電纜)銜接各設備的柜體中心接地址，然后將接地母線直接銜接接地極。
信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中心有接頭時，屏蔽層應結實銜接并進行絕緣處理，一定要防止多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜銜接時，各屏蔽層應相互銜接好，并經絕緣處理，挑選恰當?shù)慕拥靥巻吸c(diǎn)接地。
總結： 1:兩頭的接地址難保沒有電位差，有電位差就會有弱小電流，使屏蔽層實踐上變成了接地線。 2:兩頭接地的屏蔽線作業于高頻攪擾較為嚴峻地作業現場，會因屏蔽層和內部信號線間構成的線電容耦合到信號回路，嚴峻的將影響信號誤判。 3:各種調速器和PLC闡明中都清晰信號線屏蔽層有必要單端接地而且接地端應該在操控器一側。 |
